产品名称	型号	核心参数	核心配置组合
井用移动 灌溉首部	YJ-1-50M³	流量:50M³	离心过滤器+自动反冲洗叠片过滤器+单通道水肥机+恒压供水+300L施肥罐+鼓风机搅拌+7寸屏手机小程序控制+矢量重载防水变频器+可控制236组电磁阀
	YJ-2-90M³	流量:90M³	离心过滤器+自动反冲洗叠片过滤器+单通道水肥机+恒压供水+300L施肥罐+鼓风机搅拌+7寸屏手机小程序控制+矢量重载防水变频器+可控制236组电磁阀
	YJ-3-50M³	流量:50M³	3寸离心过滤器+3寸2组自动反冲洗叠片过滤器+单通道水肥机+恒压供水+500L施肥矮桶+搅拌机+7寸屏手机小程序控制+矢量重载防水变频器+可控制236组电磁阀

一、产品概述

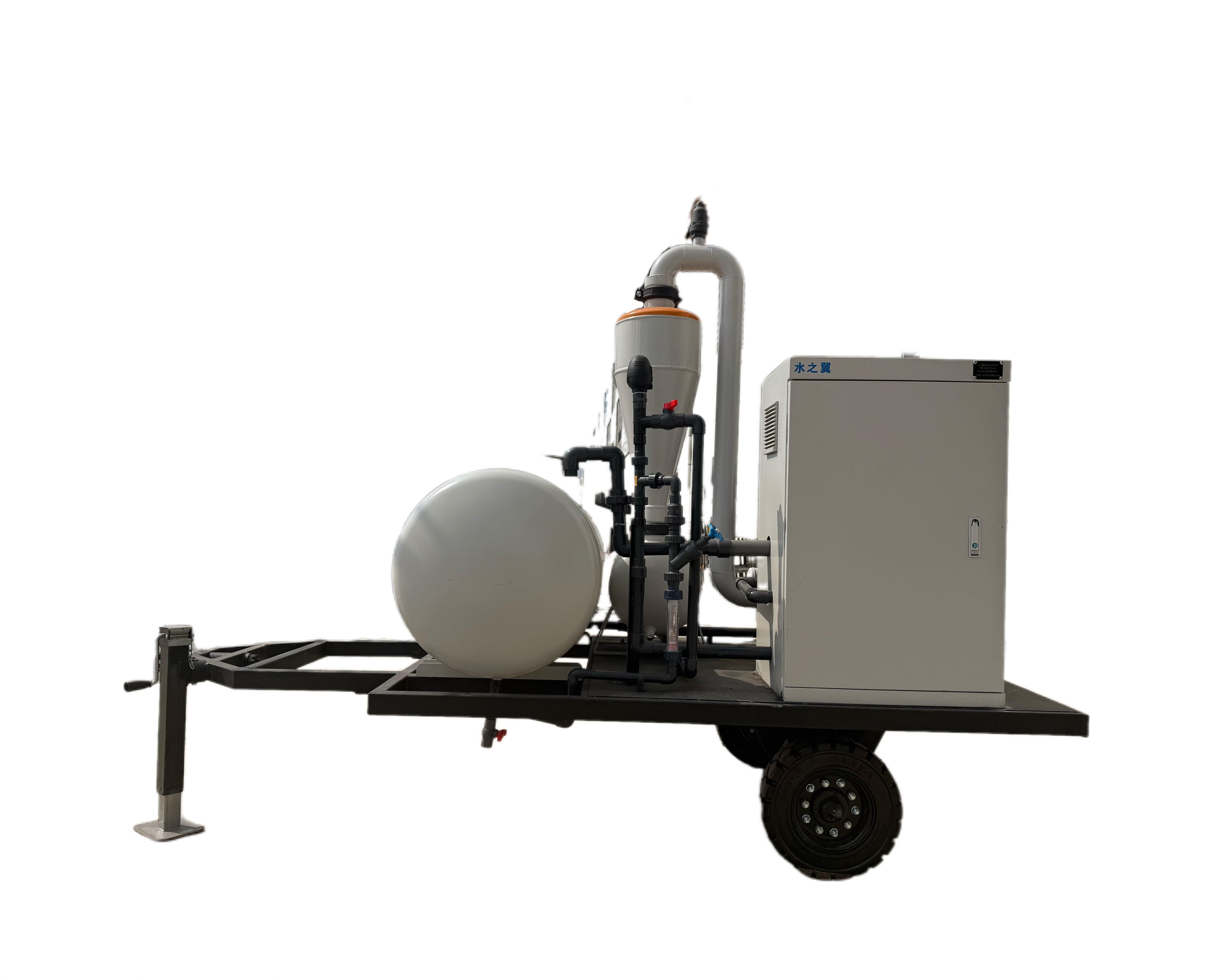

     本产品通过将移动底座、离心过滤、手动反冲洗叠片过滤、施肥桶、施肥系统高度集成，实现了一种可灵活调度、过滤性能优异、维护需求低的移动灌溉解决方案，本产品灌溉最大流量为70方/小时。

二、设备启动与运行

1.安装

设备必须在一个坚实可靠的水平面上停放平稳。并配备一台符合流量扬程需求的水泵，将三相380V交流电接入设备进线端子。

将进水管，排污管，施肥管，吸肥管分别安装好。

2.启动设备

  将电箱内的空气开关合上，开启水泵即可开始过滤。注肥时开启施肥机电箱内置施肥机不锈钢卧式射流自吸泵，即可开始注肥，调节施肥管道上的角阀即可调节注肥流量。

三、设备工作流程

由水泵将水源抽取到设备的离心过滤器中，对水源进行初级过滤，再经过叠片过滤器进行二次过滤，肥泵抽取肥液，根据一定的比例与过滤后的水混合，最终通过施肥管道输送到各个灌溉区域。

  1.离心过滤器

功能：对水泵抽取的水源进行初级过滤，具有较强的截获污物的能力。很适合水中砂石、悬浮物等固体颗粒的过滤，过滤效率比较高。

  2.叠片过滤模块

功能：叠片过滤器用于对经过离心过滤器过滤的水质进行精细过滤，深层过滤，拦污能力强。有效防止堵塞滴灌管，微喷带，并可实现自动反冲洗功能。

  3.水肥混合模块

功能：可将液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成肥液，与灌溉水一起，通过管道系统循环混合，最终通过滴头形成滴灌，均匀的将肥液提供给农作物。

  4.手动反冲洗

功能：叠片过滤器采用开闭蝶阀改变水流方向进行反冲洗，每隔一段时间就对过滤杂质进行清除，确保水质清洁，保证滴灌设备的正常使用。

四、保养及维护

1.正常维护

检查设备的每个部件的情况，定期对⼀些螺丝进⾏加固，也要对带丝扣的配件和管件进⾏检查加固。应始终保持设备表⾯的清洁，注意擦拭⾯板时应选⽤质地柔软的材料进⾏擦拭。

2.主泵的维护

    (1)设备采⽤⼯业⽔泵。正式使⽤前，测试自吸⽔泵的转向是否正确，如果错误，接线顺序调换即可。

    (2)设备启动运转后，应进⾏监视检查，确定电压、电流、出⽔量、管路密封、滴⽔元器件出⽔情况等，⼀切正常后⽅可正式投⼊使⽤。

    (3)⽔泵长期运⾏，会出现磨损，需及时更换零件轴承，进⾏系统的检查。

  3.离心过滤器的维护

    (1)定期排空积砂罐和检查压力表即可，间隔时间视当地水质情况而定；

    (2)冬季来临时，要排净过滤器内的积水，以防止锈蚀，在冬季不用时应将水排空，以防冻坏。

  4.叠片过滤器的维护

    (1)为保证叠片过滤器的正常工作，应定期清洗滤芯和筒体内壁，以清除杂质和污染物。

    (2)定期检查叠片过滤器的运行状态，如发现漏水、堵塞、磨损等情况，应及时进行维修和更换。

五、故障排除

 1.施肥机速度慢，怎么处理？

这种情况一般是施肥机补水阀门全开主管道水流压力太大，导致文丘里效应作用小，或者补水阀门全部关闭导致，解决方法为将施肥机补水球阀打开一半一下，有水流通过即可，若打开一半速率仍不高，可以继续关小此阀门，但不要全部关闭。

 2.施肥机无法正常吸肥的几种常见解决办法。

首先，检查肥泵电机是否正转，若反转，则在交流接触器下端，将任意两项交换。

检查止回阀是否被异物卡住，止回阀内的小球能否正常动作，如果卡住就疏通一下。
